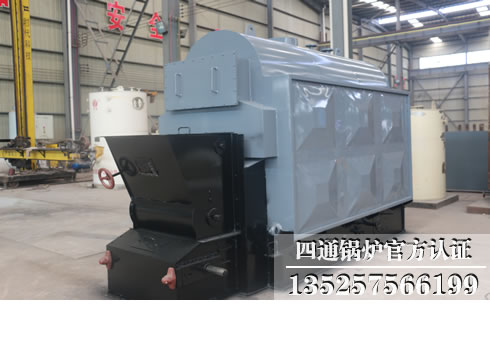

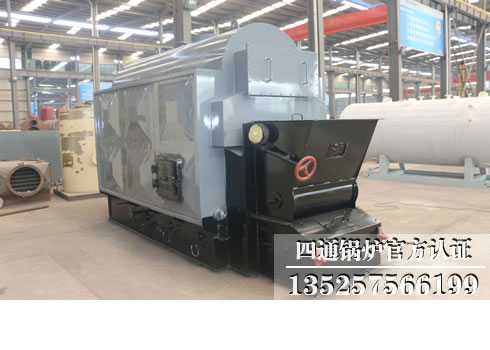

CDZL臥式生物熱水鍋爐

規格型號：0.7——14MW
熱效率：85%
適用燃料：生物質顆粒
應用范圍：供暖，集中供熱、用熱水

產品簡介：DZL生物質臥式熱水鍋爐，是一種臥式三回程水火管混合式鍋爐，在鍋筒內布置一束螺紋煙管。爐膛左右二側裝有光管水冷墻。采用輕型鏈條爐排實現機械加料，配有鼓風機、引風機進行機械通風

24小時服務熱線：13525756619

獲取優惠報價

在線咨詢設備

產品介紹 性能優勢 技術參數四通實力

產品介紹

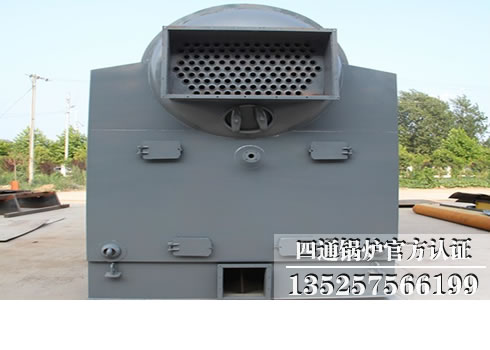

DZL生物質臥式熱水鍋爐，是一種臥式三回程水火管混合式鍋爐，在鍋筒內布置一束螺紋煙管。爐膛左右二側裝有光管水冷墻。采用輕型鏈條爐排實現機械加料，配有鼓風機、引風機進行機械通風，并裝有刮板式出渣機實現自動出渣。該爐前后拱采用新型的節能技術爐拱。燃料從料斗落到爐排上，進入爐膛燃燒后，火焰經過后拱折射向上通過本體兩側燃燼室折向轉到前煙箱，再由前煙箱折回鍋內管束，通過后煙箱進入省煤器，然后由引風機抽引通過煙道至煙囪排向大氣。

性能優勢

1、鍋爐型式為臥式快裝鍋爐、工質自然循環。

該鍋爐換熱系統由鍋筒、左右集箱、水冷壁組成，主要受熱面有爐膛水冷壁，部分鍋筒和鍋筒內對流管束。

2、設計性能：

該鍋爐主要受熱面管采用20#低中壓鍋爐用無縫鋼管制成，鍋筒采用鍋爐專用鋼板制成。左右集箱采用無縫鋼管制成。

3、鍋爐爐拱采用耐火混凝土搗制而成。后拱低而長，因此燃燒良好，兩翼煙道和側墻磚采用耐火材料燒結磚。鍋爐前墻、后墻采用通用耐火磚。

4、爐排配風合理，燃燒室較大，煤種適用性強。適應各類煙煤或無煙煤、混合煤。燃燒充分。由于高溫?zé)煔馐紫冗M入沉降室，再由兩側進入兩翼煙道、前煙箱，因而消煙除塵效果好。

5、水循環簡單，受壓部件結構合理，在保證水質的情下，完全可以安全運行。

6、燃燒設備為快裝爐排，燃燒設備在廠內制造安裝完畢，運輸至工地后直接安裝在地基上即可。具有結構合理、緊湊，鋼材耗量低，使鍋爐性能、重量、結構尺寸與國內同容量產品相比具有明顯。

7、節能環保：采用氣化燃燒技術，設置了氣化旋轉燃燒室，內置旋流二次配風，使燃料燃燒更加充分。

8、并采用高效傳熱元件-螺紋煙管，配以合理的煙氣流速，使鍋爐熱效率更高。熱效率高達85%以上。

9、鍋爐采用推廣的綠色可再生生物質木質顆粒燃料，CO2達到零排放，煙塵排放濃度小于50mg/m3，煙氣度黑小于林格曼I級，各項指標均達到地區環保標準。

10、運行費用低：由于鍋爐本身所使用的燃料木質生物質顆粒是屬于支持推廣的新型環保燃料，是一種可再生資源。具有熱值高，成本低，來源廣泛的特點。其運行成本僅是電鍋爐的四分之一，燃油（氣）鍋爐的二分之一以下。

11、自動化程度高：數字集成控制器，可按用戶設定自動控制器燃燒工況，操作簡單方便，自動點火，自動上料，自動清灰，燃?xì)忮仩t操作同等方便。

12、安全：采用高標準，高質量的輔機，附件和自動控制設備，保證鍋爐安全、穩定運行熱力足。

13、外觀新穎：鍋爐設計美觀大方

技術參數

CDZL系列生物質鏈條熱水鍋爐

規格型號	額定熱功率（MW）	額定工作壓力（MPa）	出水/回水溫度（℃）	鍋爐熱效率（%）	爐排面積（㎡）	設計燃料	受熱面積（㎡）	鍋爐自重（T）	供暖面積（㎡）
CDZL0.7-95-70-T	0.7	常壓	95/70	85%	1.85	生物質顆粒	35	14	6000
CDZL1.4-95-70-T	1.4	常壓	95/70	85%	2.4	生物質顆粒	74.5	20	12000
CDZL2.1-95-70-T	2.1	常壓	95/70	85%	2.8-3.1	生物質顆粒	106.4	24	18000
CDZL2.8-95-70-T	2.8	常壓	95/70	85%	4.6	生物質顆粒	129	28	24000
CDZL3.5-95-70-T	3.5	常壓	95/70	85%	6.2	生物質顆粒	135.4	31.5	30000
CDZL4.2-95-70-T	4.2	常壓	95/70	85%	7.3	生物質顆粒	148.3	37	36000
CDZL5.6-95-70-T	5.6	常壓	95/70	85%	10.4	生物質顆粒	193	49	48000
CDZL7-95-70-T	7	常壓	95/70	85%	12.8	生物質顆粒	253	62	60000
CDZL10.5-85-70-T	10.5	常壓	95/70	85%	17.9	生物質顆粒	327	88	90000
CDZL14-95-70-T	14	常壓	95/70	85%	21.1	生物質顆粒	755	129	120000
